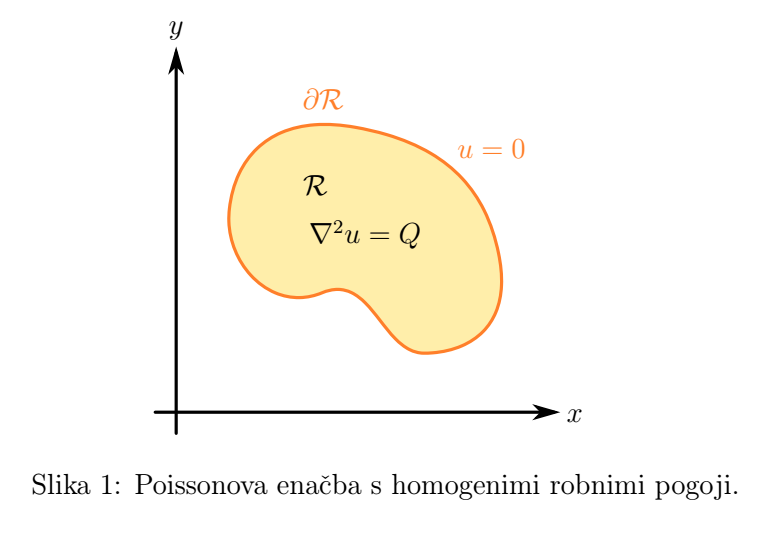

Ogledali si bomo, kako lahko izdelamo slike in skice, ki vsebujejo matematične znake in formule, za uporabo v dokumentih \(\LaTeX\). Uporabili bomo program Inkscape in narisali sliko za dvodimenzionalno Poissonovo enačbo s homogenimi robnimi pogoji:

Poisson

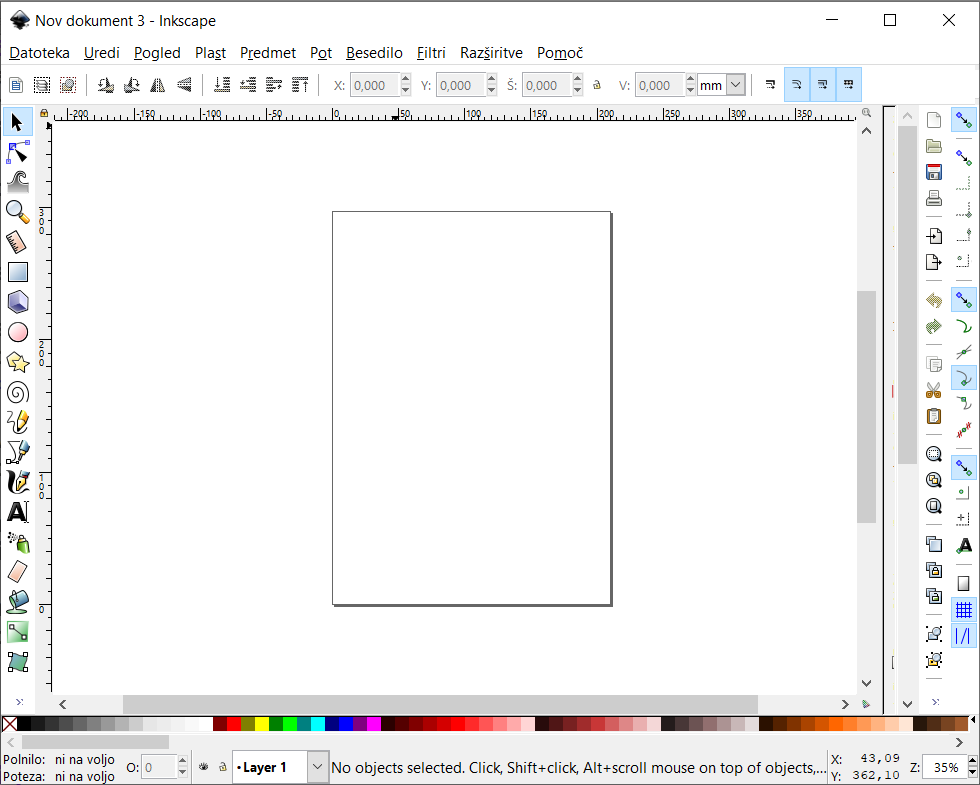

1. Odpremo Inkscape

Korak 1

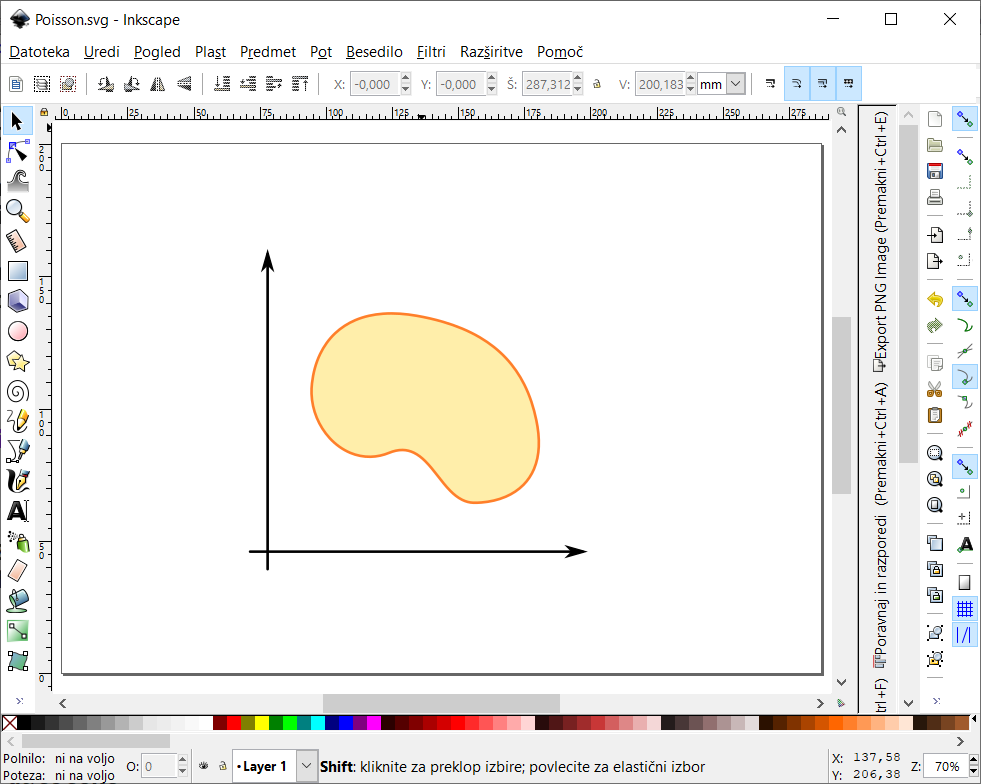

2. Narišemo želeno sliko

Korak 2

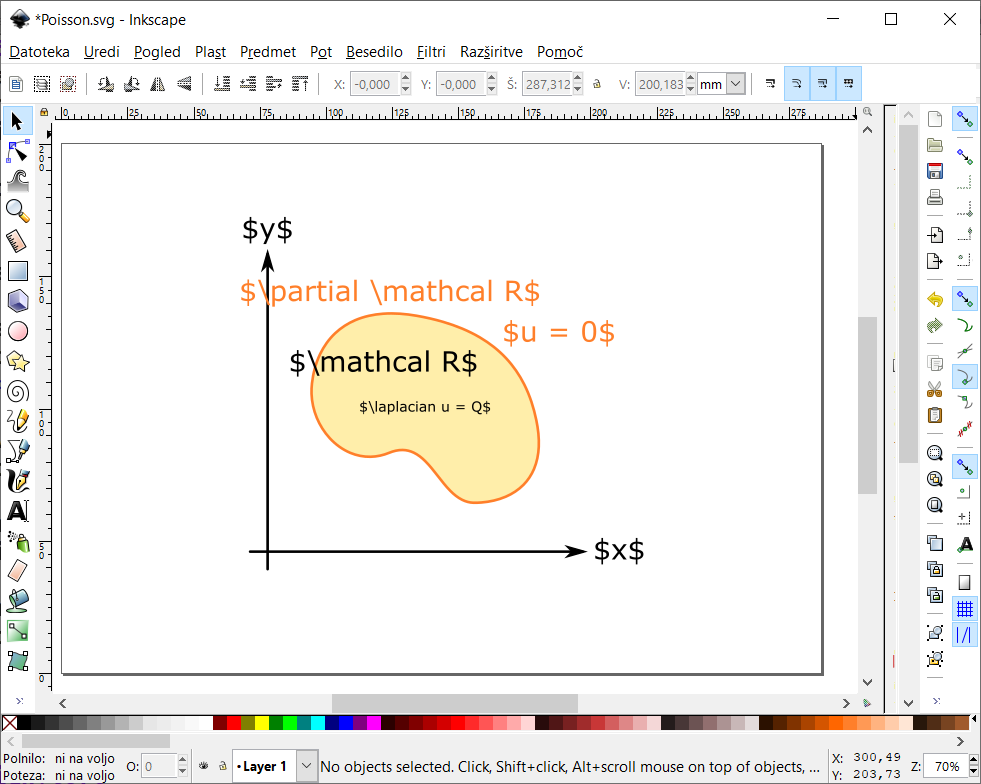

3. Dodamo napise

Napise dodamo kot običajno besedilo, ki ga obdamo s kontrolnimi znaki za medvrstični matematični način: $$ ali \( \). Spreminjamo lahko tudi barvo pisave, če želimo spremeniti velikost pisave, pa moramo uporabiti ustrezen ukaz \(\LaTeX\). Uporabljamo lahko tudi ukaze iz drugih knjižnic, ki jih bomo ustrezno uvozili v končnem dokumentu \(\LaTeX\) (na sliki je primer ukaza \laplacian).

Korak 3

4. Prilagodimo položaj napisov

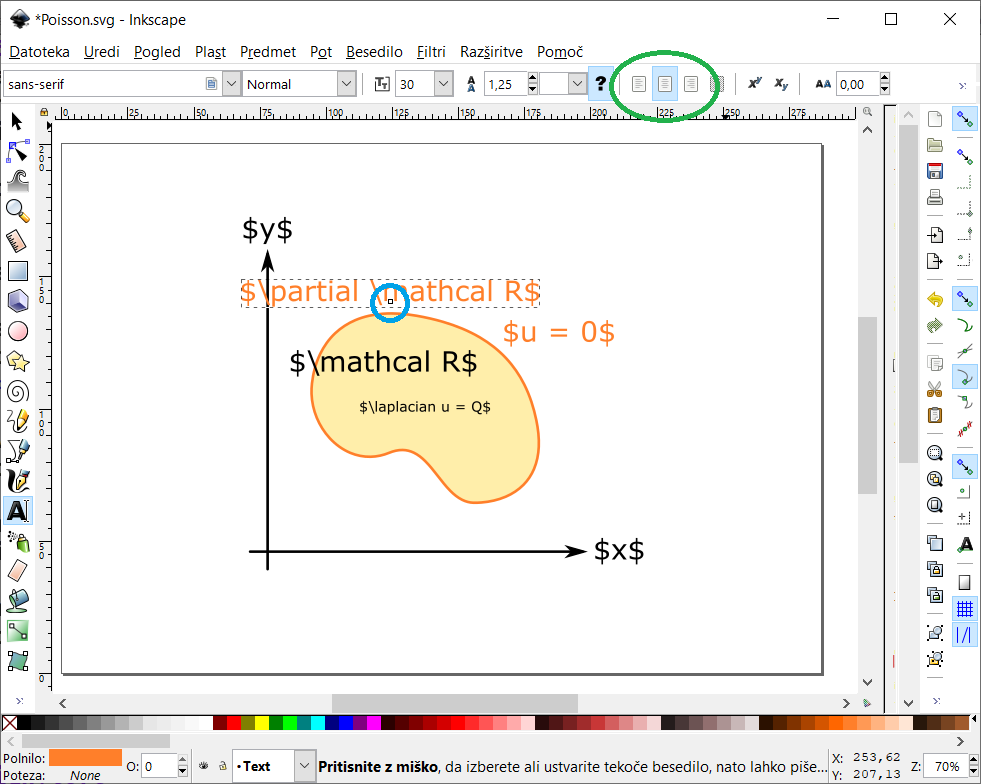

Posameznim besedilnim elementom nastavimo ustrezno poravnavo besedila, s katerim lažje pozicioniramo besedilo v sliki. Korak 3a

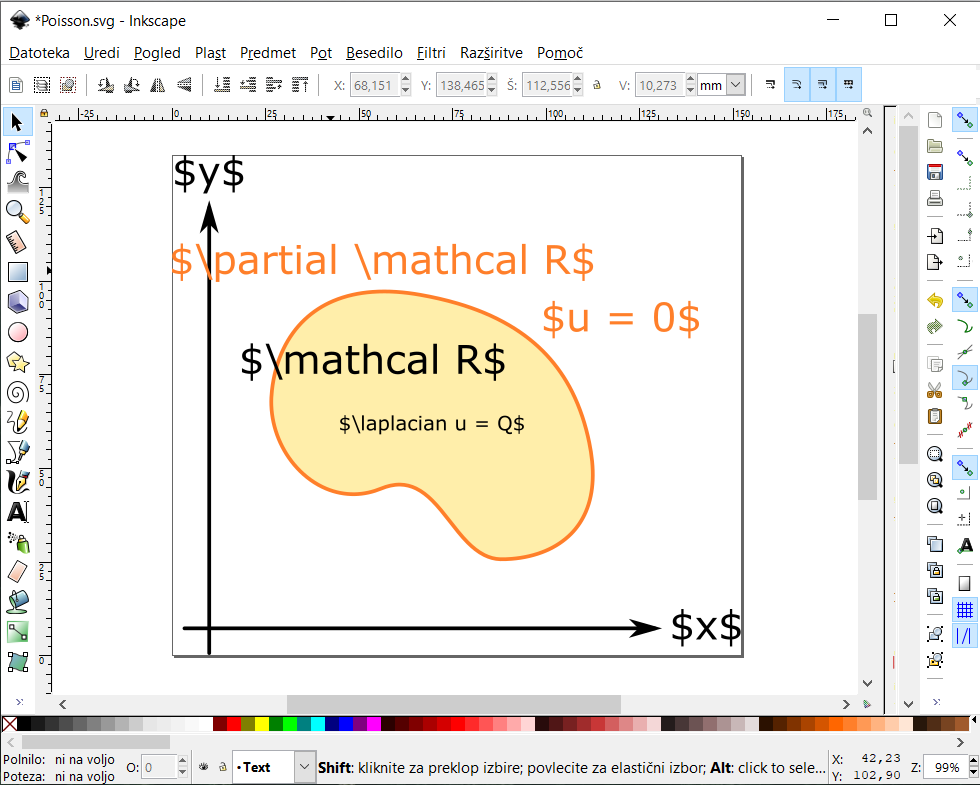

5. Prilagodimo velikost lista

S klikom Ctrl+Shift+R skrčimo list na velikost slike.

Korak 4

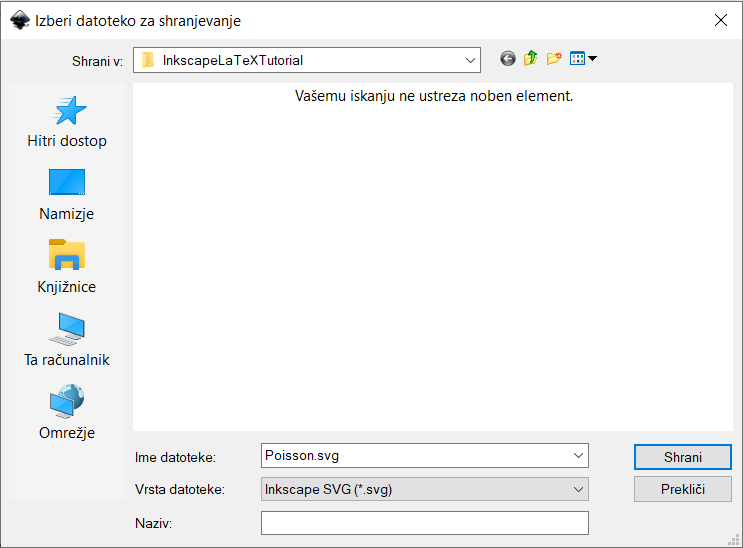

6. Sliko shranimo

Korak 5

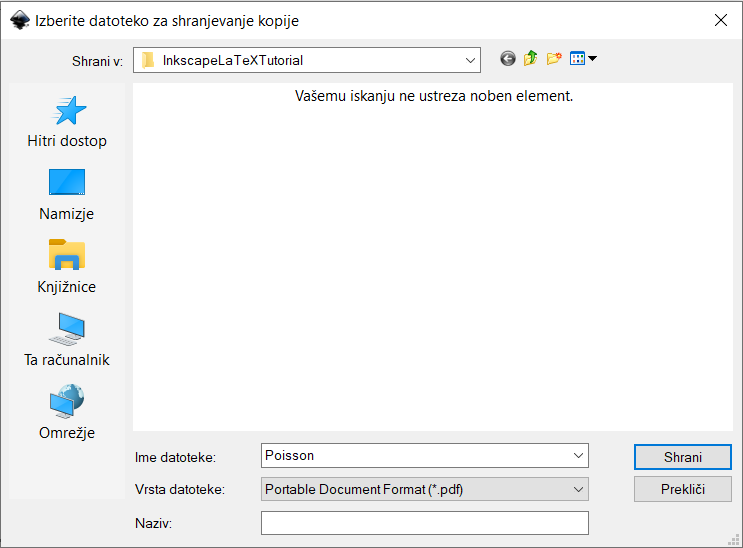

7. Sliko izvozimo v format pdf

Kliknemo Datoteka > Shrani kopijo… in v okencu Vrsta datoteke izberemo format .pdf.

Korak 6

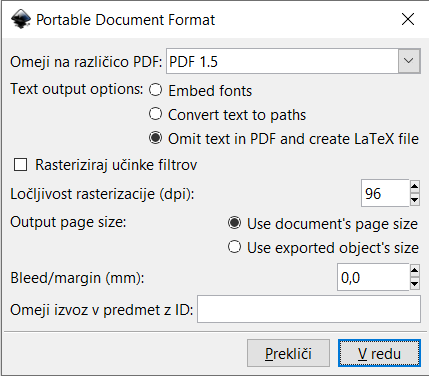

Odpre se novo okno, kjer izberemo možnost Omit text in PDF and create LaTeX file. Korak 6a Inkscape bo ustvaril dve datoteki s končnicama .tex_pdf, ki vsebuje kodo za napise \(\LaTeX\), in .pdf, ki vsebuje elemente slike.

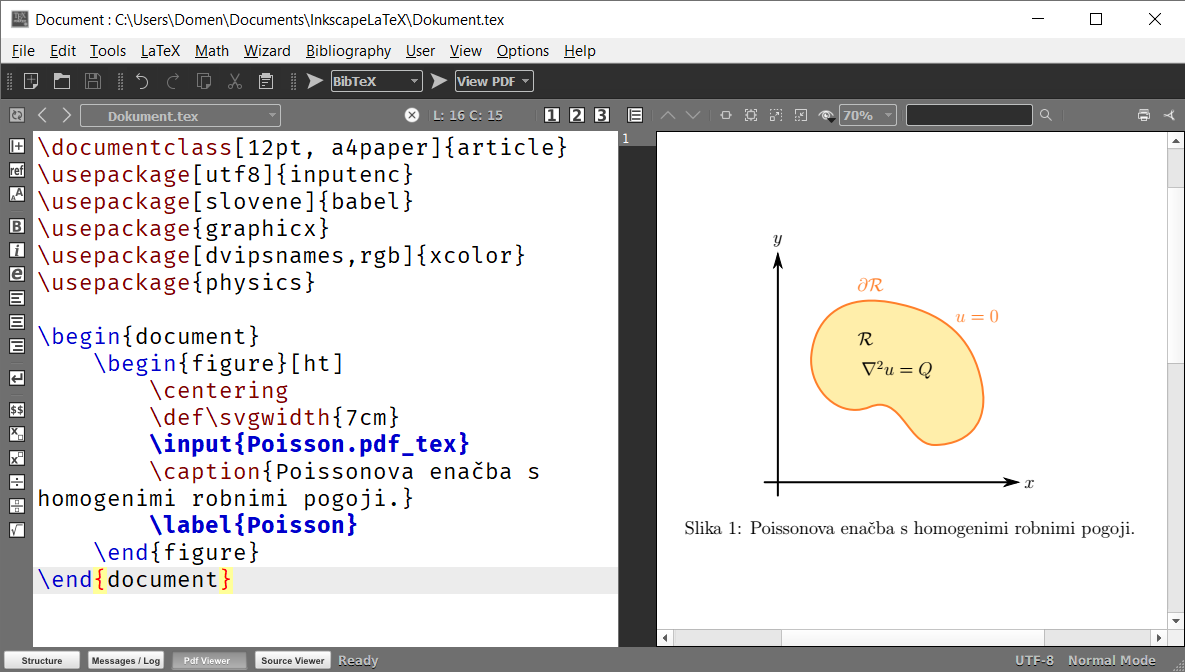

8. Sliko dodamo v dokument

Uporabimo ukaz \input ter uvozimo datoteko s končnico .pdf_tex.
Potrebujemo tudi knjižnici graphicx in xcolor, ki ju dodamo v preambuli. Pozabiti seveda ne smemo na knjižnice, katerih ukaze smo uporabili v sliki: v tem primeru je to knjižnica physics, ki vsebuje ukaz \laplacian.

\usepackage{graphicx}
\usepackage[dvipsnames,rgb]{xcolor}
\begin{document}
    \begin{figure}[h!]
        \centering
        \def\svgwidth{7cm}
        \input{ImeDatoteke.pdf_tex}
        \caption{Naslov slike.}
        \label{OznakaSlike}
    \end{figure}
\end{document}

Poisson Velikost slike spreminjamo z ukazom \def\svgwidth.

Velikost znakov v napisih je enaka velikosti znakov v dokumentu.

9. Ustvarimo ukaz

Kadar imamo v dokumentu veliko slik, si je smotrno ustvariti ukaz, s katerim lahko sliko v dokumentu enostavneje vstavimo. V preambulo dokumenta dodamo:

\newcommand{\slika}[4]{
    \begin{figure}[h!]
        \centering
        \def\svgwidth{#2}
        \input{#1.pdf_tex}
        \caption{#3}
        \label{#4}
    \end{figure}
}

Sliko nato vstavimo z ukazom \slika:

\slika{ImeDatoteke}{VelikostSlike}{Naslov slike.}{OznakaSlike}
